پنل ATS هشت پین | 6192

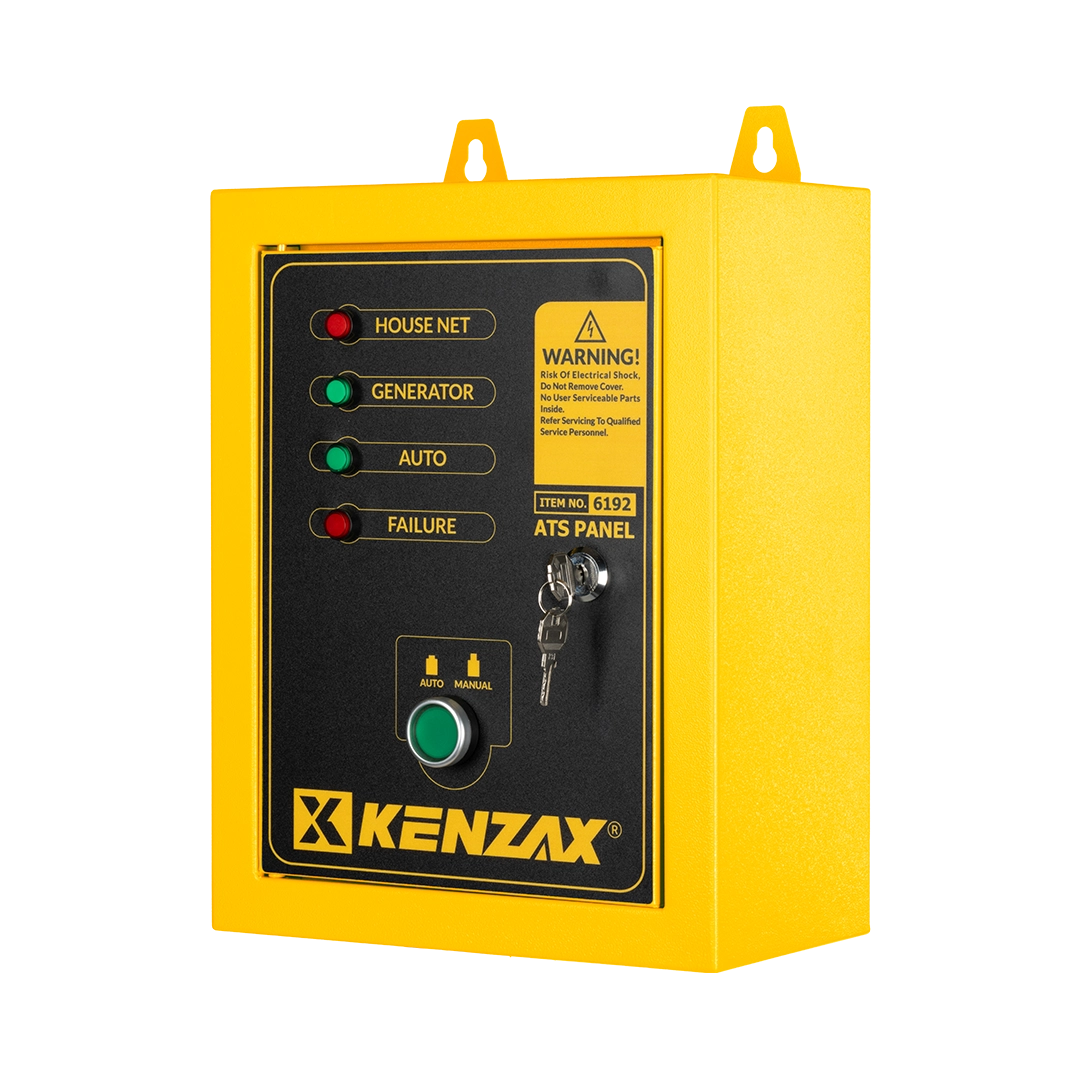

بررسی محصول پنل ATS هشت پین مدل 6192

پنل ATS هشت پین مدل 6192 برای مدیریت خودکار انتقال بار بین شبکه شهر و ژنراتور در کاربردهای تک‌فاز طراحی شده است. با تشخیص قطع شبکه، فرمان استارت ژنراتور صادر می‌شود، پس از پایدار شدن ولتاژ و فرکانس، بار به ژنراتور منتقل می‌گردد و در زمان بازگشت برق شهر، سیستم به‌صورت ایمن و کنترل‌شده به وضعیت اولیه برمی‌گردد. تجهیز از کنتاکتورهای جریان‌بالا بهره می‌برد، دو حالت دستی/اتومات را پوشش می‌دهد و با الگوریتم استارت سه‌مرحله‌ای در شرایط واقعی، پایداری عملکرد را افزایش می‌دهد.
مهندسی پنل بر مبنای شبکه تک‌فاز 230 ولت / 50 هرتز و ظرفیت 64 آمپر / 12 kVA انجام شده است. تاخیر 7 تا 10 ثانیه‌ای پیش از سوئیچ، از عملکرد کاذب در نوسان‌های کوتاه‌مدت جلوگیری می‌کند. بدنه‌ی کم‌حجم با ابعاد 360×250×152 میلی‌متر نصب را آسان می‌کند. همراه دستگاه یک کابل 3 متری با کانکتور 8 پین ارائه می‌شود تا اتصال به ژنراتورهای دارای پورت ATS بدون سیم‌کشی اضافی انجام شود. بسته‌بندی جعبه رنگی حمل و انبارش را تسهیل می‌کند.

مشخصات فنی و ظاهری پنل ATS هشت پین مدل 6192

• حداکثر ولتاژ: 230 ولت
• حداکثر فرکانس: 50 هرتز
• حداکثر جریان: 64 آمپر
• حداکثر توان: 12 کیلو ولت‌آمپر (12 kVA)
• نوع شبکه: تک‌فاز
• تاخیر سوئیچینگ: 7 تا 10 ثانیه
• ابعاد: 360 × 250 × 152 میلی‌متر
• وزن: 5.3 کیلوگرم
• نوع بسته‌بندی: جعبه رنگی

ظرفیت 64A / 12kVA پاسخ‌گوی طیف رایجی از بارهای خانگی، فروشگاهی و اداری تک‌فاز است.

لوازم جانبی و اقلام همراه پنل ATS هشت پین مدل 6192

• یک عدد کابل 3 متری با پورت 8 پین
  کابل استاندارد ارتباطی بین پنل و ژنراتور برای انتقال فرمان‌ها، فیدبک‌ها و تغذیه مدار فرمان.

ویژگی‌های محصول پنل ATS هشت پین مدل 6192

• سازگاری با تمامی ژنراتورهای دارای پورت ATS (8 پین)
  اتصال سریع و استاندارد بدون نیاز به اصلاحات پیچیده در سیم‌کشی.

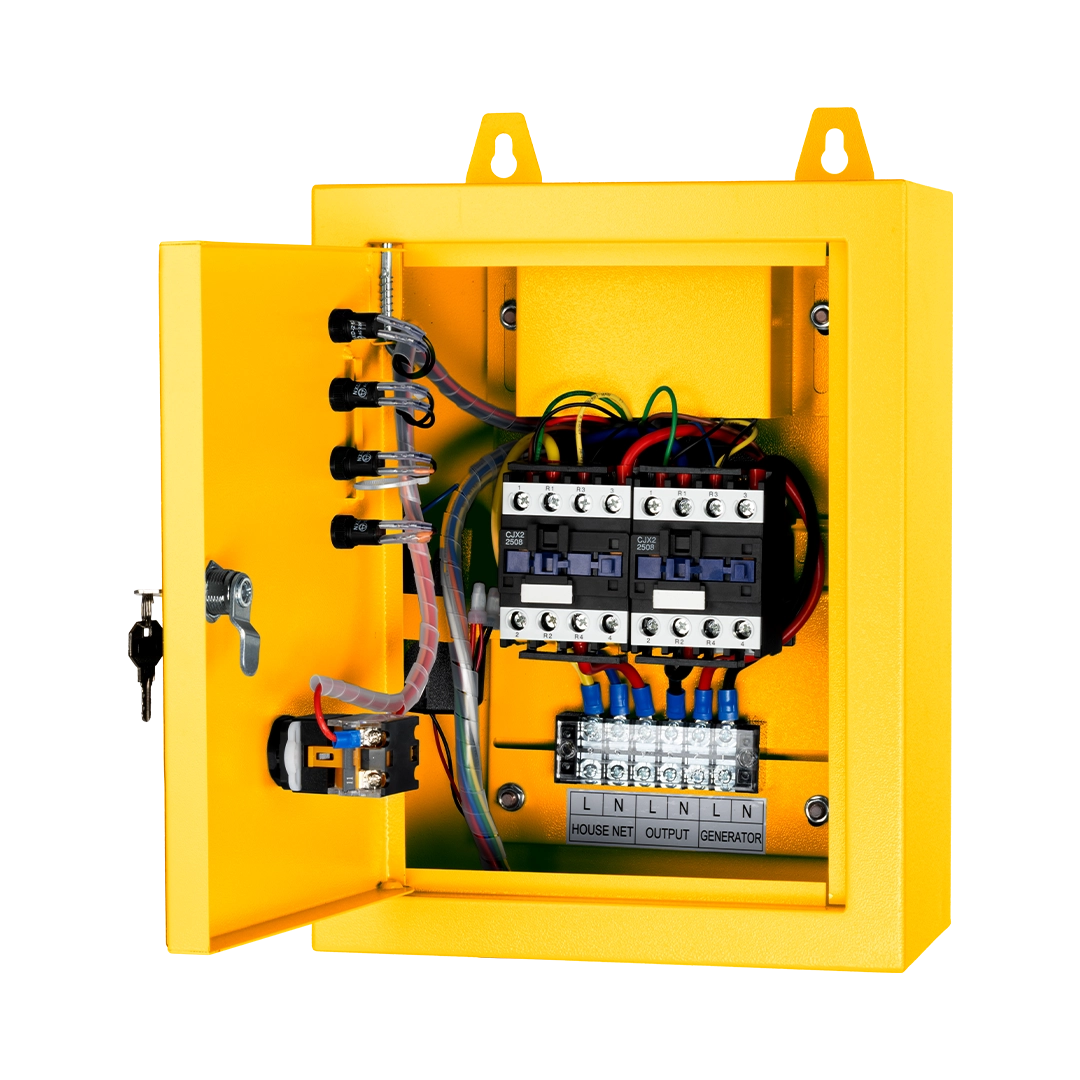

• کنتاکتورهای جریان‌بالا
  سوئیچ مطمئن بارهای تک‌فاز تا 64 آمپر با افت ولتاژ حداقلی و افزایش طول عمر تجهیزات قدرت.
• دو حالت عملکردی: دستی / اتومات
  اتوماتیک برای بهره‌برداری روزمره و دستی جهت تعمیرات.
• سیستم استارت خودکار ژنراتور
  صدور فرمان استارت هم‌زمان با قطع شبکه و انتقال بار پس از پایدار شدن پارامترهای خروجی ژنراتور.
• الگوریتم سه‌بار تلاش برای استارت
  در صورت عدم روشن‌شدن در تلاش نخست، دو تلاش بعدی انجام می‌شود تا احتمال تأمین برق پیوسته افزایش یابد.
• هشدار عدم موفقیت در راه‌اندازی
  در صورت ناکامی پس از سه تلاش، آلارم فعال می‌شود تا عیب‌یابی سریع صورت گیرد.

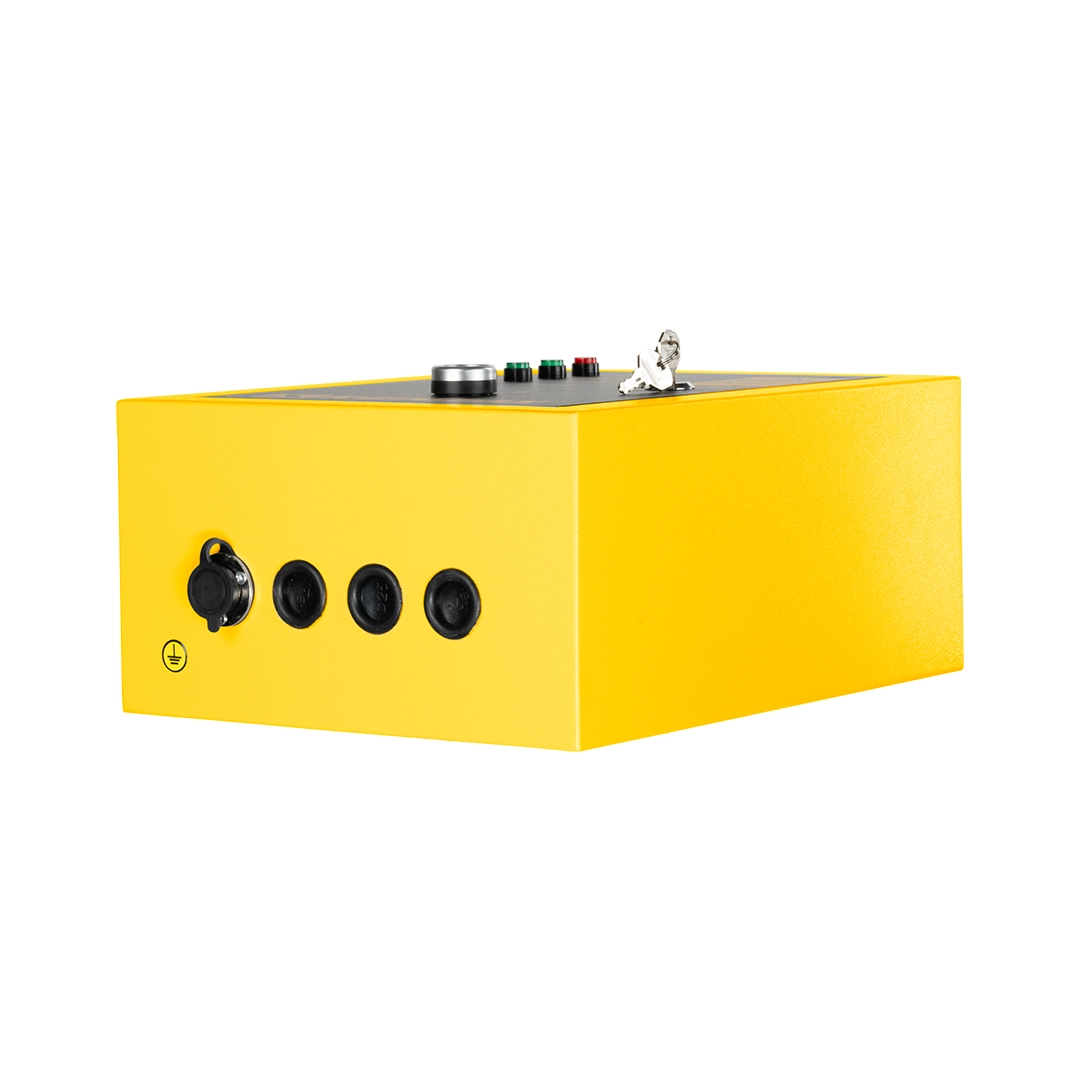

• پورت 8 پین استاندارد
  یکپارچگی رابط با ژنراتور و سهولت سرویس و تعویض کابل.

قیمت و خرید پنل ATS هشت پین مدل 6192

برای استعلام قیمت روز و بررسی شرایط فروش، با نمایندگی‌های مجاز کنزاکس تماس بگیرید یا از فروشگاه‌های معتبر اقدام کنید.
